LED显示屏电源连接线正确使用方式

浏览次数:939 | 发布时间:2020-07-01 13:27:14

LED显示屏电源连接线正确使用方式

让广大客户更加了解P10单色不同连接方法的区别,明确强力巨彩所配发的1mm²单元板连接线的使用方式。强力巨彩客服部对市面上普遍存在的两种接线方式做如下对比说明:

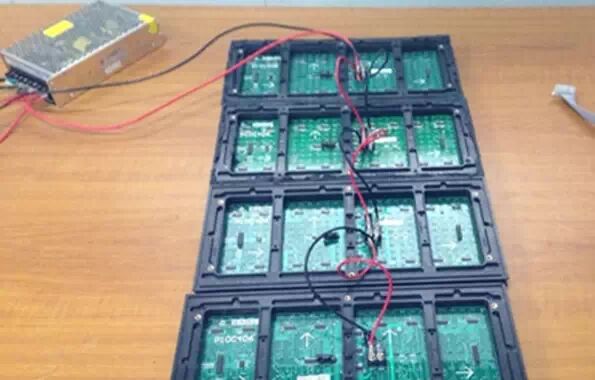

T”字型接法

接法简述:

电源一组2.5mm²输出线带载4张P10模组,由上至下的第2张模组为电源输出线的接线端,模组1与模组3、模组4呈并联状态,电流往上下两边分流。

”字型接法

接法简述:

电源一组2.5mm²输出线带载4张P10模组,电源输出线接至最上端第1张模组。电流由上至下串联供给4个模组。


两者对比:

单张P10模组工作是最大电流为4.2A。按照T型接法带载。则横截面积1mm²模组电源连接线电流最大处为模组2至模组3的连接线,该连接线负责为模组3和模组4供电。则通过电流为4.2*2=8.4A,处于横截面积1mm²导线的正常带载范围

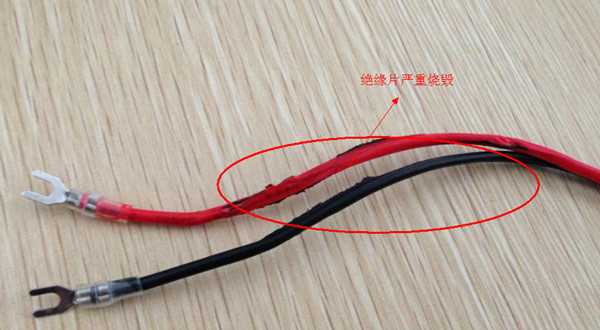

单张模组工作最大电流为4.2A。按照1字型接法带载,则横截面积为1mm²的模组连接线电流最大处为模组1至模组2的模组连接线,该连接线为模组2、模组3、模组4供电,则通过电流为4.2*3=12.6A。已经超出横截面积1mm²导线的带载范围,会导致导线发热,绝缘皮软化甚至起火。

小结分析:

从以上对比数据不难看出,同样是带载4张模组:

“T”字型接法线材最大通过电流为8.4A处于正常使用范围;

“一”字型接法线材最大通过电流为12.6A;

1.0 mm²线材最大带载电流为9A,一字型接法的电流大大超过了线材的最大带载范围,因此出现线材过热甚至是烧毁线材的现象就不为过了。使用同样多的线材仅需改变两根线的接线位置就能有效降低模组连接线的电流负荷,防止线材老化、起火等危险情况发生。

特别提示:

强力巨彩单双色模组出货配备的1.0mm²的线材仅供用作单元板之间的连接使用,严禁用作电源与单元板之间的连接线!
